UMBRA S1N16-10M2 Umbra丝杆
扫码获取价格库存技术资料
- 品牌: umbra丝杠是什么牌子
- 分类: S1N系列(直径06-160)
- 类型:
- 属性: UMBRA S1N16-10M2 Umbra丝杆，-UMBRA S1N16-10M2 Umbra丝杆-UMBRA S1N16-10M2 UMBRA丝杆精度等级 Umbra丝杆精度标准是由Umbra公司提出并制定的，旨在为丝杆制造商和用户提供一种精确、可靠的丝杆精度评估方法。该标准涵盖了丝杆的几何精度、表面质量、热稳定性等多个方面，为丝杆的生产和质量控制提供了重要的参考依据。 UMBRA S1N16-10M2 umbra是什么牌子丝杆 意大利umbra丝杠：精巧设计与卓越性能的完美结合 UMBRA -UMBRA S1N16-10M2 Umbra丝杆--UMBRA S1N16-10M2 Umbra丝杆-

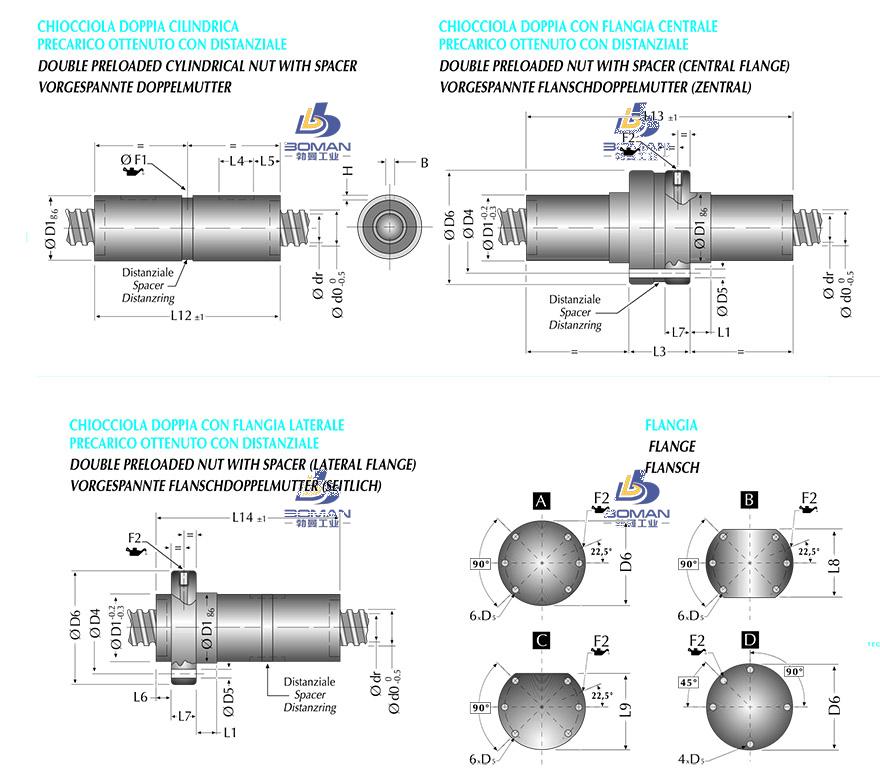

UMBRA S1N16-10M2 Umbra丝杆 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 16 |
|
| 导程 | 10 |
|
| 丝杠轴底径 | 12.7 |
|
| 滚珠节圆直径 | ||
| 钢球直径 | 3.175 |
|
| 精度等级 | ||
| 螺母直径 | 28 |
|
| 法兰直径 | 48 |
|
| 螺母长度 | 50 |
|
| 螺母安装 | PCD | 38 |
| 额定动负载 | CaN | 8000 |
| 额定静负载 | C0aN | 11800 |
| 有效圈数 | 2 |
|
| 法兰盘宽度 | 10 |
|
| 法兰安装孔通孔直径 | 5,5 |
|
| 法兰安装孔沉孔直径 | ||
| 法兰安装孔沉孔深度 | ||
| 轴向刚度 | KNm | 206 |
UMBRA S1N16-10M2 Umbra丝杆此型号部分数据来源于UMBRA H1D16-6M3 umbra 丝杆精度标准
